Processamentoe Análise dos Dados

O banco de dados para o armazenamento e manipulação das informações relativas as florestas nativas em estágio médio e avançado, chama-se RS_IFC_N.MDB e é constituído das seguintes tabelas.

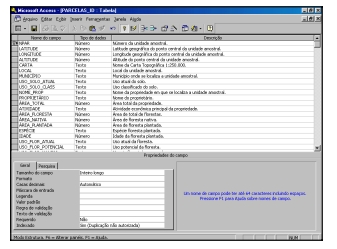

A tabela PARCELAS_ID armazena os dados coletados pelas equipes de localização das unidades amostrais. Veja abaixo os campos e respectivos tipos de dados e tamanhos, para a tabela PARCELAS_ID.

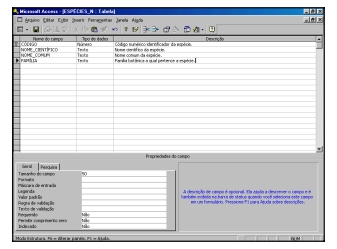

A tabela ESPÉCIES_N armazena as informações relativas as espécies florestais nativas encontrados no Estado. Veja abaixo os campos e respectivos tipos de dados e tamanhos, para a tabela.

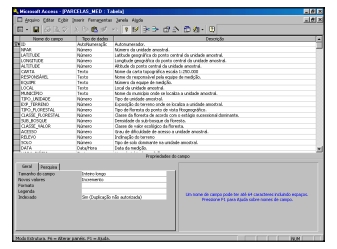

A tabela PARCELAS_MED armazena as informações das parcelas medidas pelas equipes de coleta de dados de campo do Inventário Florestal Contínuo e sua estrutura é mostrada abaixo:

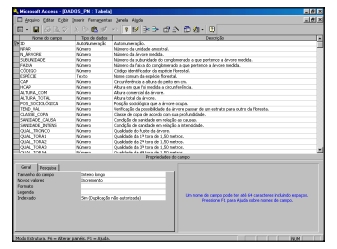

A tabela DADOS_PN armazena as informações de cada árvore medida nas unidades amostrais, com CAP maior ou igual a 30,0

Além das informações coletadas a campo foram incorporadas a esta tabela do banco de dados outras de grande importância para se atingir os objetivos do sistema, conformemostra a listagem dos campos com os respectivos tipos de dados e tamanhos.

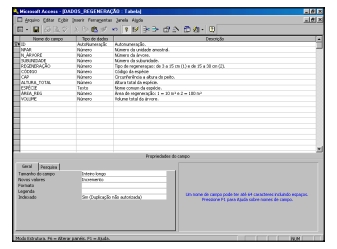

A tabela DADOS_REGENERAÇÃO foi modelada para armazenar os dados relativos a coleta de informações da regeneração natural das florestas nativas, que corresponde às árvores amostradas que possuem CAP menor que 30,0 cm. Veja abaixo a listagem dos campos com os respectivos tipos de dados e tamanhos.

O Sistema CR - IFC conta ainda com tabelas auxiliares no banco de dados RS_IFC_N.MDB para armazenar dados tratados através de rotinas de resultado durante a sua execução:

Tabela PRODUÇÃO_QUANT - esta tabela armazena os dados dendrométricos de cada parcela distribuídos por classes de DAP. Estas classes de DAP foram previamente determinadas como mostra segue:

Tabela VOLUME_PARC - armazena os dados dendrométricos totalizados por parcela levantada.

Tabela FREQ_RN - armazena a distribuição de freqüência por classes de altura e CAP das espécies amostradas na regeneração natural em florestas nativas.

O banco de dados para o armazenamento e manipulação das informações relativas as florestas nativas em estágios iniciais, chama-se RS_CAPOEIRA.MDB e é constituído das seguintes tabelas.

A tabela PARCELAS_ID armazena os dados coletados pelas equipes de localização das unidades amostrais. Veja abaixo os campos e respectivos tipos de dados e tamanhos, para a tabela PARCELAS_ID.

A tabela ESPÉCIES_N armazena as informações relativas as espécies florestais nativas encontrados no Estado. Veja abaixo os campos e respectivos tipos de dados e tamanhos, para a tabela.

A tabela PARCELAS_MED armazena as informações das parcelas medidas pelas equipes de coleta de dados de campo do Inventário Florestal Contínuo e sua estrutura é mostrada abaixo:

Tabela FREQ_RN - armazena a distribuição de freqüência por classes de altura e CAP das espécies amostradas na regeneração natural em florestas nativas.

O banco de dados para o armazenamento e manipulação das informações relativas as florestas plantadas chama-se RS_IFC_E.MDB e é constituído das seguintes tabelas:

A tabela PARCELAS_ID armazena os dados coletados pelas equipes de localização das unidades amostrais das florestas plantadas e possui a mesma estrutura mostrada para florestas nativas.

A tabela ESPÉCIES_E armazena as informações relativas as espécies florestais plantadas encontradas no Estado e a sua estrutura é mostrada na tabela abaixo.

A tabela PARCELAS_MED armazena as informações das parcelas medidas pelas equipes do Inventário Florestal Contínuo e sua estrutura consta dos seguintes campos com os respectivos tipos de dados e tamanhos.

Os dados de cada árvore medida nas unidades amostrais das florestas plantadas são armazenados nesta tabela, cujos campos e suas configurações são apresentados a seguir:

O Sistema CR - IFC conta ainda com tabelas auxiliares também no banco de dados RS_IFC_E.MDB para armazenar dados tratados através de rotinas de resultado durante a sua execução. Estas tabelas são:

abela PRODUÇÃO_QUANT - esta tabela armazena os dados dendrométricos de cada parcela distribuídos por classes de DAP. Estas classes de DAP foram previamente determinadas como mostra segue:

Tabela VOLUME_PARC - armazena os dados dendrométricos totalizados por parcela levantada.

Tabela FREQ_RN - armazena a distribuição de freqüência por classes de altura e CAP das espécies amostradas na regeneração natural em florestas nativas.

Cubagem Rigorosa

O banco de dados para o armazenamento e manipulação das informações relacionadas a cubagem das árvores, tanto de florestas nativas como plantadas, chama-se RS_IFC_C.MDB e é constituído das seguintes tabelas:

Tabela ID_ÁRVORE_N

A tabela ID_ÁRVORE_N armazena as informações a respeito da árvore que esta sendo cubada, bem como àquelas relacionadas com a unidade amostral a que pertence, para as florestas nativas. Sua estrutura é a seguinte:

NOME DO CAMPO	TIPO DE DADO	TAMANHO
ID NPAR N_ÁRVORE SUBUNIDADE CÓDIGO ESPÉCIE NOME_CIENTÍFICO CAP ALTURA_COM ALTURA_TOTAL CARTA HORA_INÍCIO HORA_FINAL DATA EQUIPE VOLUME_CC VOLUME_SC	Autonumeração Número Número Número Número Texto Texto Número Número Número Texto Texto Texto Data/hora Texto Número Número	Inteiro Longo Inteiro Longo Inteiro Longo Inteiro Inteiro 75 75 Simples Simples Simples 20 10 10 dd/mm/aa 10 Simples Simples

Tabela ÁRVORE_MED_N

A tabela ÁRVORE_MED_N armazena os dados quantitativos de cada local de cubagem ao longo da árvore, nas florestas nativas.Abaixo, a listagem dos campos com os respectivos tipos de dados e tamanhos.

NOME DO CAMPO	TIPO DE DADO	TAMANHO
ID NPAR N_ÁRVORE ALTURA DIÂMETRO ESP_CASCA VOLUME_CC VOLUME_SC	Autonumeração Número Número Número Número Número Número Número	Inteiro Longo Inteiro Longo Inteiro Longo Simples Simples Simples Simples Simples

Tabela ID_ÁRVORE_E

A tabela ID_ÁRVORE_E armazena as informações a respeito da árvore que está sendo cubada, bem como àquelas relacionadas com a unidade amostral a que pertence, para as florestas plantadas.

NOME DO CAMPO	TIPO DE DADO	TAMANHO
ID NPAR N_ÁRVORE TALHÃO IDADE GÊNERO CÓDIGO ESPÉCIE DAP ALTURA_APROV ALTURA_TOTAL ALTURA_1GALHO CARTA HORA_INÍCIO HORA_FINAL DATA EQUIPE VOLUME_CC VOLUME_SC	Autonumeração Número Número Número Número Número Número Texto Número Número Número Número Texto Texto Texto Data/hora Texto Número Número	Inteiro Longo Inteiro Longo Inteiro Longo Inteiro Inteiro Inteiro Longo Inteiro 75 Simples Simples Simples Simples 20 10 10 dd/mm/aa 10 Simples Simples

Tabela ÁRVORE_MED_E

A tabela ÁRVORE_MED_E armazena os dados quantitativos de cada local de cubagem ao longo da árvore, nas florestas plantadas.

NOME DO CAMPO	TIPO DE DADO	TAMANHO
ID NPAR N_ÁRVORE ALTURA_PERC ALTURA DIÂMETRO ESP_CASCA VOLUME_CC VOLUME_SC	Autonumeração Número Número Número Número Número Número Número Número	Inteiro Longo Inteiro Longo Inteiro Longo Simples Simples Simples Simples Simples Simples

<<volta

Roteiros de Acesso

O cadastro dos roteiros de acesso as unidades amostrais se dá na tabela ROTEIRO_N para àqueles que se referem a florestas nativas e na tabela ROTEIRO_E para as florestas plantadas, ambos no banco de dados LINHAS.MDB.

A estrutura das duas tabelas é a mesma e a seguir são apresentados os campos da estrutura e suas propriedades.

NOME DO CAMPO	TIPO DE DADO	TAMANHO
IAX ID E N Z CD	Autonumeração Número Número Número Número Texto	Inteiro Longo Duplo Duplo Duplo Duplo 12

<<volta

Representação espacial georreferenciado das informações

O sistema do Inventário Florestal Contínuo do Rio Grande do Sul permite a representação espacial georreferenciada das informações, através de interface gráfica estruturada em menus e botões que, quando ativados, possibilitam o acesso às diversas funções do programa.

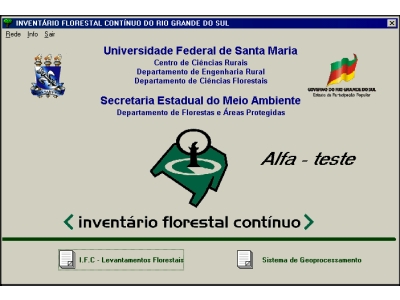

A tela de inicialização do sistema apresenta os orgãos envolvidos no Inventário Florestal Contínuo do Rio Grande do Sul:

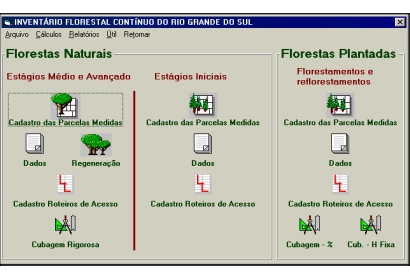

Através de um clique com o mouse sobre o logotipo do Inventário Florestal Contínuo, abre-se a execução do sistema, e surge a tela principal de acesso às funções operacionais do sistema, onde botões de comando e opções de menus e submenus estão disponíveis:

As funções de espacialização dos dados levantados pelo IFC abragem:
a) Mapa do Estado do Rio Grande do Sul
- Político
- Uso da terra

b) Cartas-imagem
- Imagem classificada
- Imagem em composição falsa-cor
- Carta topográfica digital

c) Unidade amostral
- Espacialização da árvores

d) Modelo digital de volume - MDV

e) Roteiros de acesso às unidades amostrais

<<volta

Modelo digital de Volume

A função <Modelo Digital de Volume> consiste em estruturar um modelo matemático para cada carta topográfica do inventário, a partir do volume/ha calculado das unidades amostrais de florestas naturais amostradas.

A seqüência de procedimento para a estruturação do MDV é a seguinte:

1) Calcular o volume/ha de todas as unidades amostrais na área abrangida por uma carta topográfica;

2) Selecionar a carta topográfica;

3) Para a carta selecionada, são apresentados os parâmetros do conjunto de dados e o número de pontos (unidades amostrais) levantados na carta. Estes parâmetros são:
- Amplitude de valores de coordenadas E;
- Amplitude de valores de coordenadas N;
- Amplitude de valores de volume/ha das unidades amostrais.

4) Estruturação do modelo digital.
Após a recuperação do conjunto de dados (E, N, Z), deve-se estruturar os parâmetros do MDV em formato de grade.

As coordenadas E e N inicial e final, correspondem aos quatro cantos da carta topográfica selecionada.
O usuário deverá definir o espaçamento entre colunas (espaço em x) e o espaçamento entre linhas (espaço em y) que dimensionarão o tamanho da grade. O raio de pesquisa é padrão (50.000 m), mas o usuário poderá alterá-lo.
O nome DVD - tabela, corresponde à carta selecionada e não poderá ser alterado.
A precisão do modelo é indicada pelos seguintes estimadores:
- Média dos desvios absolutos e observados;
- Maior desvio observado;
- Desvio padrão, erro padrão e coeficiente de variação;

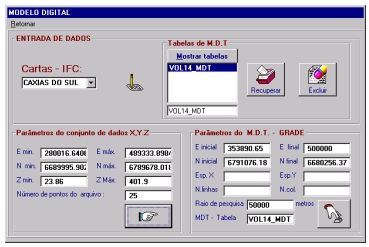

A Figura abaixoapresenta a tela de estruturação do MDV da carta topográfica Caxias do Sul - número 14 -, cujas florestas naturais foram amostradas em 25 unidades amostrais e processadas com a seqüência apresentada acima.

Esta outra figura mostra as estatísticas do modelo geral gerado

<<volta

Análise Fitossociológica

Estrutura horizontal

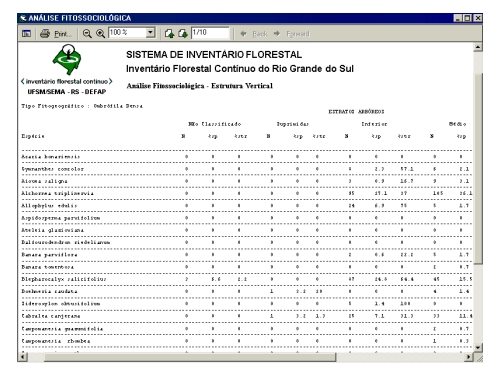

Estrutura vertical

<<volta

Tabela PRODUÇÃO_QUANT

NOME DO CAMPO	TIPO DE DADO	TAMANHO
ID NPAR CÓDIGO ESPÉCIE TIPO_UNIDADE POS_SOCIOLÓGICA TEND_VALOR CLASSE_COPA COND_SANIDADE QUAL_TRONCO D1 até D9 VC1 até VC9 VT1 até VT9 N1 até N9 G1 até G9 HC1 até HC9 HT1 até HT9	Autonumeração Número Número Texto Texto Texto Texto Texto Texto Texto Número Número Número Número Número Número Número	Inteiro Longo Inteiro Longo Inteiro 75 2 50 50 50 50 50 Simples Simples Simples Simples Simples Simples Simples

<<volta

Tabela VOLUME_PARC

NOME DO CAMPO	TIPO DE DADO	TAMANHO
NPAR CARTA E N VC VT N G HC HT	Número Texto Número Número Número Número Número Número Número Número	Inteiro Longo 25 Duplo Duplo Simples Simples Simples Simples Simples Simples

<<volta

Tabela FREQ_RN

NOME DO CAMPO	TIPO DE DADO	TAMANHO
ID NPAR CÓDIGO ESPÉCIE A1 até A9 B1 até B9 C1 até C9	Autonumeração Número Número Texto Número Número Número	Inteiro Longo Inteiro Longo Inteiro 75 Simples Simples Simples

<<volta

Tabela FREQ_RN

NOME DO CAMPO	TIPO DE DADO	TAMANHO
ID NPAR CÓDIGO ESPÉCIE A1 até A9 B1 até B9 C1 até C9	Autonumeração Número Número Texto Número Número Número	Inteiro Longo Inteiro Longo Inteiro 75 Simples Simples Simples

<<volta

Tabela PRODUÇÃO_QUANT

NOME DO CAMPO	TIPO DE DADO	TAMANHO
ID NPAR D1 até D9 VT1 até VT9 N1 até N9 G1 até G9 HT1 até HT9	Autonumeração Número Número Número Número Número Número	Inteiro Longo Inteiro Longo Simples Simples Simples Simples Simples
